状态寄存器

解决之前对于标志位半知半解的问题

之前不是讲过cmp和je的组合技吗？但这是怎么实现的呢？理论上，没有存储任何数据，也没有修改任何数据，je是怎么得到条件判断结果的？

我们看起来的代码：

asm 复制代码
cmp eax,ebx
je xxx

那这个cmp到底干了什么呢？我们只知道cmp做了个减法而已，于是我们的状态寄存器RFLAGS出手了

这个寄存器里面有很多开关，以下是条件码：

  • CF(Carry Flag)：进位标志,进位时置1,否则置0.注意:Carry标志中存放计算后最右的位
  • PF(Parity Flag)：奇偶标志.结果操作数中1的个数为偶数时置1,否则置0
  • AF(Auxiliary carry Flag)：辅助进位标志，记录运算时第3位(半个字节)产生的进位置。有进位时1,否则置0
  • ZF(Zero Flag)：零标志,运算结果为0时置1,否则置0
  • SF(Sign Flag)：符号标志,结果为负时置1,否则置0
  • OF(Overflow Flag)：溢出标志,溢出时为1,否则置0.标明一个溢出了的计算,如:结构和目标不匹配

以下是控制标志位

  • DF(Direction Flag)：方向标志，在串处理指令中控制信息的方向
  • IF(Interrupt Flag)：中断标志
  • TF(Trap Flag)：陷井标志

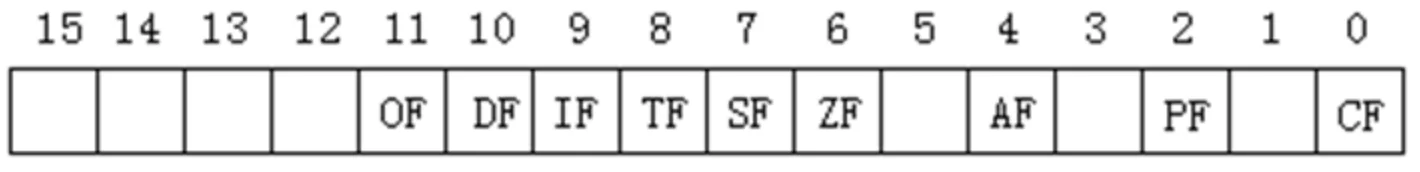

等等……每个都是1bit的开关，如下图所示：

image-20260915235424951

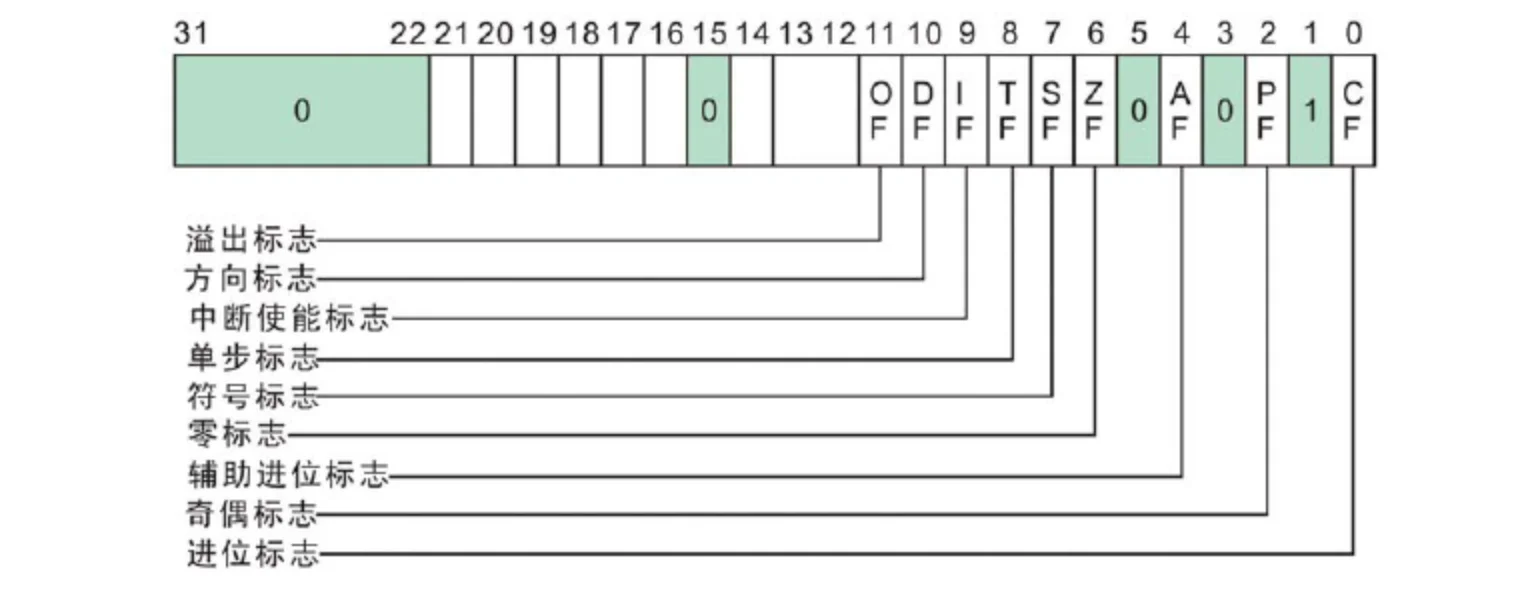

或者这个图更好看一些？

image-20260915235442317

这些标记出来的标志位十分重要，如果对于逆向开发，这些是需要课在脑子里的，可以不强背，实战中运用熟悉就自然记来了，为了方便描述，仅以8位来描述

这是前辈文章里写的，我真的能刻在脑子里吗（

我们一个个来介绍吧，第一个CF进位标志是在运算结果的最高位产生了一个进位或借位，那么，其值为1，否则其值为0，就是说每次计算应该都会更新

然后就是奇偶标记PF，奇偶标志PF用于反映运算结果中“1”的个数的奇偶性。如果“1”的个数为偶数，则PF的值为1，否则其值为0，这个功能有点神秘，不知道有啥用，就是把数据转二进制来看，记录1的个数，

接着AF，这些感觉都没啥用，所以先讲了：

在发生下列情况时，辅助进位标志AF的值被置为1，否则其值为0

  • 在字（word）操作时，发生低字节向高字节进位或借位时
  • 在字节（byte）操作时，发生低4位向高4位进位或借位时。

不太懂，但是感觉没啥用

零标志ZF(Zero Flag)：零标志ZF用来反映运算结果是否为0

如果运算结果为0，则其值为1，否则其值为0。在判断运算结果是否为0时，可使用此标志位

这个就是test用来判断的flag，这就解释了之前strcmp之后的test是如何被下面的条件跳转检测到的

asm 复制代码
call <JMP.&strcmp>
test eax,eax
jne main.401BDA

test计算后，ZF被置为1，jne获取ZF存储的数，就知道要不要跳转了

符号标志SF(Sign Flag)：符号标志SF用来反映运算结果的符号位，它与运算结果的最高位相同

Sign Flag仅仅用来反映运算结果最高位是1，还是0，不代表有符号数，无符号数

溢出标志OF(Overflow Flag)：溢出标志OF用于反映有符号数加减运算所得结果是否溢出

如果运算结果超过当前运算位数所能表示的范围，则称为溢出，OF的值被置为1，否则，OF的值被清为0

这个溢出和进位还是有点区别的：

  • 进位标志表示无符号数运算结果是否超出范围
  • 溢出标志表示有符号数运算结果是否超出范围

溢出的规律比较神圣，因为正+正=正出现负数就是溢出，反过来负+负=负出现正数就是溢出，正+负永远不会溢出！

所以溢出是根据计算结果来看的，而进位是根据最高位是否进位看的

剩下还有三个，等我要用到再说吧（
